ANALIZADOR EN CONTINUO INTELLINOVA

Intellinova® es un sistema de monitoreo en Continuo donde se reúnen métodos bien probados y la tecnología moderna para asegurar el máximo tiempo de funcionamiento posible en los activos críticos. Un monitoreo de la condición en continuo y un sistema de diagnosis es una herramienta para la gestión de activos, maximizando el nivel de disponibilidad y desarrollo de la planta.

Intellinova se distingue por su gran flexibilidad y fácil uso, permitiendo la rápida implementación de las soluciones definidas por el cliente. La precisión y fiabilidad son cualidades de este sistema de alta resolución. El sistema combina técnicas de medición complejas y procesos de datos avanzados con una interactuación con el usuario y una gran variedad de opciones para la personalización del sistema. El resultado es un sistema altamente flexible, de alta resolución que envía información de fácil entendimiento sobre la condición, que le ayudará a tomar decisiones de mantenimiento con mayor información.

Una electrónica avanzada nos permite la monitorización de 8 a 32 canales de vibración o control del estado de los rodamientos, con una tecnología patentada a nivel mundial, SPM o “Método de Impulsos Choque”. Incluye también diversos canales para entradas y salidas analógicas.

El sistema comunica vía TCP/IP sobre una conexión standard Ehternet y se puede conectar a una red de área local existente (LAN). Como la unidad de Intellinova funciona independientemente, se pueden instalar muchas.

El Sistema Intellinova permite la conexión de módulos que incorporan la técnica de medición SPM HD, especialmente concebida para aplicaciones que trabajan a baja velocidad. Los sistemas Intellinova trabajan con una plataforma Condmaster.

Unidades de monitorização

· INB80: Unidad de Monitorización tipo SPM 40000, cables coaxiales (DT-272)

· INB82: Unidad de Monitorización tipo SPM 42000, cables coaxiales (DT-272)

· INV80A: Unidad de Monitorización de Vibraciones (TD-273)

· INAI10: Unidad de Monitorización Analógica (TD-274)

· INAO80: Salida analógica (TD-275)

MODELOS INTELLINOVA

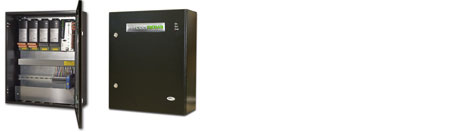

Intellinova^® – Unidad de Sistema INS10
La Unidad de Sistema controla y se comunica con las unidades de monitoreo conectadas, alojando hasta 32 canales de medición de impulsos de choque o vibración. Puede equiparse también con unidades de monitoreo para señales analógicas entrantes o salientes. Cuatro entradas para rpm y cuatro salidas digitales de estado son el equipamiento estándar. Un potente procesador de señal digital (DSP) permite la medición muy rápida y condicionamiento de la señal, produciendo niveles extremadamente altos de precisión y repetitividad.
Las unidades de Comando y monitoreo están conectadas con el programa de diagnostico Condmaster@Nova, donde también se realiza la configuración de los canales y la selección de las técnicas de medición. La Unidad de Comando se puede utilizar de forma autónoma o conectada a Condmaster@Nova. Dispone de una tarjeta de memoria SD para copia de seguridad, memoria para datos de medición, y garantizar la no perdida de datos en caso de que falle la red.

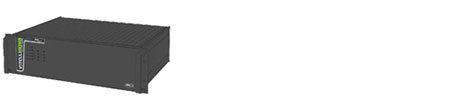

Intellinova^® – Unidad de Sistema INR20 para 19” Rack
INR20 es una Unidad de Sistema Intellinova para montaje en rack de 19”. Tiene integrado una unidad INC41 con huecos para hasta 4 unidades de monitorización. Los paneles traseros vienen equipados con bloques terminales y cableado para conexión a la alimentación y entradas y salidas analógicas. La unidad de sistema tiene indicadores LED en el panel frontal que nos indican el estado.
Dimensiones (W x H x D) 482 (19 ") x 132 (3U) x 365 mm.
Peso aproximado 4 kg

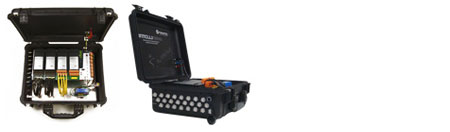

Intellinova^® – Unidad Portátil
La Unidad de Sistema Portátil INP20 se compone de una Unidad de Comando (INC40) montada una maleta MIL estándar (INO23 o INO29 con router 3G) con conectores, cables de medición internos y unidad de alimentación. En la maleta cabe un Sistema Intellinova completo, utilizando los mismos componentes que la versión no-portátil y con todas sus características. La unidad de sistema permite una rápida instalación y es ideal para comprobar instalaciones, monitorización temporar de máquinas críticas, etc. Puede también utilizarse como instrumento multicanal basado en la adquisición de datos en varios triggers, trabajando de manera autónoma, o en red.
La maleta incluye conectores TNC para monitorización de hasta 16 canales (dos unidades de monitorizado), 2 conectores 2-pin para monitorización de hasta 8 canales de vibración (una unidad de monitorizado) y entrada de cable para conexión de una unidad de monitorización analógica. Incluye entrada para alimentación con interruptor, conector de red e indicadores de estado.
