Iluminación laser

ILUMINACIÓN LASER

La línea de productos CAVILUX está basada en la tecnología de iluminación láser mediante diodos de alta potencia, lo que permite la iluminación de objetos hasta frecuencias de millones de pulsos por segundo. La iluminación pulsada es típicamente de varios cientos de vatios, y el brillo puede ser millones de veces superior a fuentes de luz LED estándar. La iluminación láser constituye un accesorios ideal para aplicaciones de filmación de alta velocidad.

Contacto

ILUMINACIÓN LASER

Artículo de interés:

MÉTODOS DE SOLDADURA Y USO DE ILUMINACIÓN LÁSER EN LA CAPTURA DE IMÁGENES DEL PROCESO

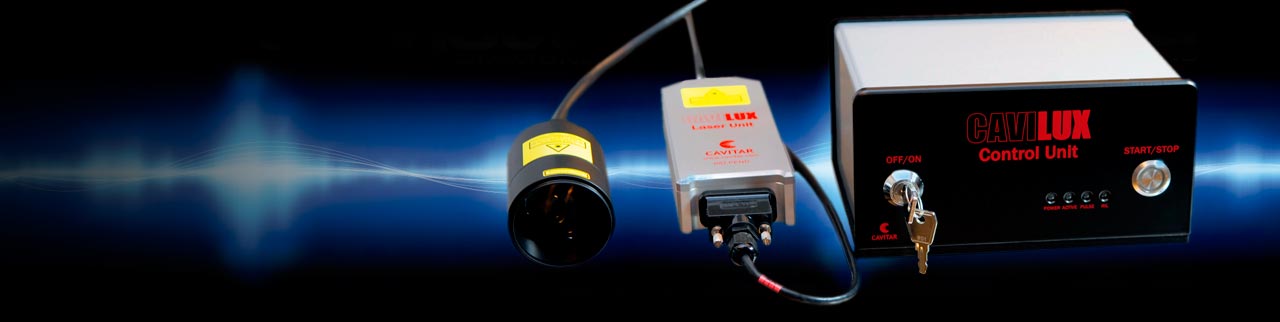

Iluminación Láser CAVILUX Smart

CAVILUX® Smart
Iluminación láser para industria e investigación

El sistema de iluminación CAVILUX Smart integra una fuente de luz láser de diodo pulsado, versátil y potente. Es una fuente de luz ideal para cámaras de visión artificial y de alta velocidad en entornos de I + D científicos e industriales. CAVILUX Smart puede generar una potencia de luz pulsada de cientos de vatios. La salida de luz es esencialmente monocromática con bajo grado de coherencia, lo que es ideal para fines de iluminación ya que no hay aberraciones cromáticas ni moteado. CAVILUX Smart puede generar pulsos arbitrarios o ráfagas de pulsos con una duración ajustable con precisión para la duración de cada pulso individual y cada retraso entre pulsos.

Beneficios:
  • Alta potencia y pulsos muy cortos hasta 10 ns
  • Fuente de luz ideal para aplicaciones Schlieren y Shadowgraphy
  • Excelente para imágenes de ultra alta velocidad con pulsos cortos
  • Versatilidad al variar la duración del pulso y la frecuencia de repetición
  • Luz monocromática y de baja coherencia

Aplicaciones:
  • Imagen Schlieren
  • Ensayo de materiales
  • Ondas de choque
  • Flujos y sprays
  • Soldadura
  • Balística y explosiones

PDF CAVILUX® Smart
Ver video presentación del CAVILUX Smart

Iluminación Láser CAVILUX HF

CAVILUX® HF
Iluminación láser de alta frecuencia

El sistema de iluminación CAVILUX HF integra una fuente de luz láser de diodo pulsado, versátil, potente y de alto rendimiento. Es una fuente de luz muy adecuada para cámaras de alta velocidad y una herramienta excelente y versátil para trabajos de I + D científico e industrial. Los ejemplos de aplicaciones típicos incluyen estudios de soldadura, flujo y pulverización, pruebas de materiales, balística y explosiones. CAVILUX HF es compatible con soluciones ópticas Schlieren y Shadowgraphy. El alto ciclo de trabajo (2%) al que puede llegar CAVILUX HF, le permite operar a velocidades de captura de hasta varios cientos de miles de fps.

Beneficios:
  • Alta potencia y brillo (hasta 500 W acoplados a una fibra de 1,5 mm de diámetro)
  • Capacidad para generar pulsos a alta velocidad (p. Ej., 20.000 fps) o ultrarrápida (p. Ej., 1 millón de fps)
  • Es posible una longitud de pulso de 50 ns a 200 µs
  • Luz monocromática y de baja coherencia
  • Alta flexibilidad a través de fibra óptica y ópticas de iluminación intercambiables.

Aplicaciones:
  • Soldadura
  • Ondas de choque
  • Flujos y spray
  • Balística y explosiones

PDF CAVILUX® HF
Ver video presentación del CAVILUX Smart

Iluminación Láser CAVITAR WELDING CAMERA

CAVITAR® WELDING CAMERA
Cámara para monitorización de procesos de soldadura

El núcleo del proceso de soldadura emite una luz muy brillante que "ciega" tanto el ojo como los sistemas de cámara normales. Sin técnicas de visualización especiales, el control visual adecuado de un proceso de soldadura es imposible. Las cámaras de soldadura CAVITAR permiten la visualización clara de los procesos de soldadura como si estuvieran en frío. Nuestras soluciones van desde una solución de visualización completa, compacta y lista para usar que incluye cámara, iluminación láser integrada y óptica, hasta un sistema altamente personalizable para cumplir con los requisitos específicos del cliente. Son aplicables para todos los principales procesos de soldadura por arco como GMAW (MIG, MAG) y TIG, así como para todos los principales procesos de soldadura por haz como láser de CO2, láser de fibra, láser de diodo, láser Nd: YAG y aplicaciones de haz de electrones.

Beneficios:
  • Los soldadores y operadores pueden ajustar el proceso en tiempo real en función de las imágenes obtenidas.
  • Las imágenes se pueden utilizar para análisis de imagen y automatización.
  • Las imágenes o los videos se pueden almacenar como documentación de control de calidad.
  • La detección rápida de errores reduce el sobrecoste.
  • El sistema se puede operar desde una distancia segura.
  • Se mejora la ergonomía para el soldador.
  • Se reduce el riesgo de inhalación de humos de soldadura nocivos para la salud.
  • Se reducen los tiempos de preparación de los procesos de soldadura.
  • Alta calidad de imagen.
  • Sistema compacto para una fácil integración.
  • Operación plug and play.
  • Robusto y apto para uso industrial 24 horas al día, 7 días a la semana.
  • Son posibles las soluciones láser de clase 3R.

Aplicaciones:
  • Soldadura GMAW (MIG, MAG)
  • Soldadura TIG
  • Soldadura híbrida (soldadura por láser y arco)
  • Soldadura láser (por ejemplo, láser de CO2, Nd: YAG, fibra y discos)
  • Haz de electrones
  • Soldadura robotizada
  • Soldadura semiautomatizada
  • Soldadura lineal
  • Soldadura orbital

PDF CAVITAR® WELDING CAMERA
Ver video presentación del CAVITAR® WELDING CAMERA

Iluminación Láser CAVILUX Smart UHS

CAVILUX® Smart UHS
Iluminación láser de ultra alta frecuencia

El sistema CAVILUX Smart UHS integra una potente fuente de luz láser de diodo pulsado con pulsos muy cortos y tasas de repetición muy altas. Es una fuente de luz ideal para cámaras de ultra alta velocidad de hasta 10 MHz. CAVILUX Smart UHS puede generar una potencia de luz pulsada de cientos de vatios a pulsos tan cortos como 10 ns. La salida de luz es esencialmente monocromática con un bajo grado de coherencia, lo que es ideal para fines de iluminación ya que no hay aberraciones cromáticas ni moteado.

Beneficios:
  • Alta potencia y pulsos muy cortos hasta 10 ns
  • Fuente de luz ideal para aplicaciones Schlieren y Shadowgraphy
  • Excelente para imágenes de ultra alta velocidad con pulsos cortos
  • Versatilidad al variar la duración del pulso y la frecuencia de repetición
  • Luz monocromática y de baja coherencia

Aplicaciones:
  • Imagen Schlieren
  • Ensayo de materiales (por ejemplo, DIC, barra Hopkinson)
  • Ondas de choque
  • Flujos y sprays

PDF CAVILUX® Smart UHS
Ver video presentación del CAVILUX Smart UHS

Iluminación Láser CAVILUX HF UHS

CAVILUX® HF UHS
Iluminación láser de ultra alta frecuencia

El sistema CAVILUX HF UHS integra una potente fuente de luz láser de diodo pulsado con pulsos muy cortos y tasas de repetición muy altas. Es una fuente de luz ideal para cámaras de ultra alta velocidad de hasta 5 MHz. CAVILUX HF UHS puede generar una potencia de luz pulsada de cientos de vatios a pulsos tan cortos como 50 ns. La salida de luz es esencialmente monocromática con un bajo grado de coherencia, lo que es ideal para fines de iluminación ya que no hay aberraciones cromáticas ni moteado.

Beneficios:
  • Alta potencia y brillo (hasta 500 W acoplados a una fibra de 1,5 mm de diámetro)
  • Capacidad para generar pulsos de hasta 5 millones de fps
  • Longitud mínima de pulso de 50 ns
  • Luz monocromática y de baja coherencia
  • Alta flexibilidad a través de fibra óptica y ópticas de iluminación intercambiables.

Aplicaciones:
  • Imagen Schlieren
  • Ensayo de materiales (por ejemplo, DIC, barra Hopkinson)
  • Ondas de choque
  • Flujos y sprays

PDF CAVILUX® HF UHS
Ver video presentación del CAVILUX HF UHS
