La inspección visual remota (RVI) mediante videoscopio es una efectiva técnica no destructiva para la previsión, evaluación, detección de defectos y vigilancia en diferentes aplicaciones y sectores: refinerías, generación, automoción, aviación, control de calidad y seguridad.

Videoscopio Mentor iQ

Bienvenido a una nueva era en la precisión, la productividad y la portabilidad. El videoscopios portátil Mentor iQ proporciona el sistema de medición en 3D más avanzado del mercado. Con su sistema de sondas intercambiables, el videoscopio Mentor iQ se adapta a las necesidades de las diferentes aplicaciones de la industria para alcanzar la máxima productividad.

Contacto

VIDEOSCOPIO MENTOR iQ

El Videoscopio Mentor iQ es el videoscopio más avanzado del mundo, dotado de un novedoso sistema de sondas intercambiables, el videoscopio Mentor iQ se adapta a las necesidades de las diferentes aplicaciones de la industria para alcanzar la máxima productividad. Sondas disponibles en diámetros de 4.0 mm, 6.1 mm, 6.2 mm y 8.4 mm.

Medición en 3D

Sistema de mediciones en 3D, almacenamiento de imágenes digital, conectividad internet, E/S digitales, telemando a distancia, son algunas de las características únicas que hacen del Mentor iQ el videoscopio portátil más avanzado del mercado.

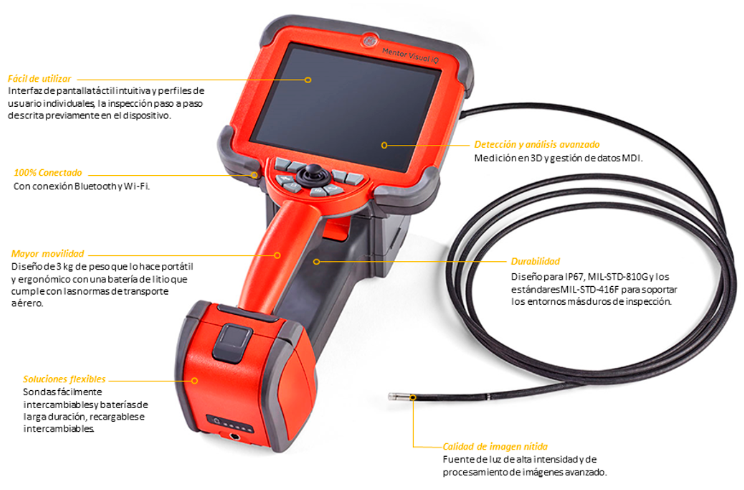

VIDEOSCOPIO MENTOR VISUAL iQ

Características Principales

• Sondas intercambiables de 4.0 mm, 6.1 mm, 6.2 mm y 8.4 mm de diámetro.
• Múltiples longitudes de sondas. Con rangos de 2 a 10 m.
• Puntas ópticas intercambiables mediante sistema de doble rosca.
• Detección y análisis avanzado con medición en 3D y gestión de datos MDI.
• Pantalla táctil, fácil e intuitiva y legible a la luz del día.
• Inspección paso a paso descrita previamente en el dispositivo.
• Cámara con carcasa de titanio SUPER HAD™ CCD. 1.200.000 píxeles para la 6.1 mm y 440.000 píxeles para el resto de las sondas.
• Imágenes increíblemente nítidas.
• Memoria SSD interna de 32 GB para almacenamiento de datos.
• Monitor LCD color XGA matriz activo de 6,5” (16,5 cm).
• Medición 3D Phase mejorada (sondas 6.1mm) o estéreo (4 mm/6.2 mm/8.4 mm).
• Captura de imágenes y vídeos de ultra alta calidad.
• Conectividad mediante WIFI de doble banda y Bluetooth 4.0.
• Diseño portátil, ergonómico y ligero (3Kg).
• Dos puertos “A” host USB 3.0, y un micropuerto “B” de cliente USB 3.0.
• Iluminación mediante LED blanco de alta intensidad.
• Alimentación mediante baterías de iones de litio, recargables e intercambiables.
• Software de Inspección dirigida por menú (MDI) en 14 idiomas.
• Crea informes de inspección compatibles con MS Word® y PDF.

Características técnicas:

Temperatura de funcionamiento
Punta	-25ºC a 100ºC. Se reduce la articulación por debajo de 0ºC
Sistema	-20ºC a 46ºC. (El LCD puede necesitar un período de calentamiento por debajo de 0ºC)
En almacenamiento	-25ºC a 60ºC
Humedad relativa	95% máx, sin condensación
Estanqueidad	Sonda y punta a 14,7 psi (1 bar, 10,2 m de H2O, 33,5 pies de H2O)
Entornos peligrosos	No apto para usar en entornos peligrosos
Cámara
Diámetro de sonda	4,0 mm (0,16"), 6,1 mm (0,24"), 6,2mm (0,24"), 8,4 mm (0,33").
Sensor de imagen	Cámara color de 1/6 in CCD SUPER HAD™ (6,1 mm, 8,4 mm) 1/10 in (3,9 mm, 4,0 mm, 6,2 mm).
Resolución	SD 3,9, 4,0, 6,1, 6,2, 8,4 mm – 440.000 píxeles. HD 6,1mm – 1.200.000 píxeles.
Cubierta protectora	Titanio
Sistema
Medidas	17,1 cm x 19,7 cm x 38,1 cm.
Medidas Caja	Pequeña carcasa portátil 54,9x 34,6x 23,6 cm. Carcasa de trabajo grande 57,2 x 56,3 x 41,2 cm.
Peso	En carcasa pequeña con contenidos: 10,2 kg. En carcasa grande con contenidos: 19,6 kg. Fuera de la carcasa: Sistema 6120 - 3,0 kg. Sistema 61100 - 4,0 kg
Estructura	Carcasa de magnesio y policarbonato con amortiguadores elastoméricos integrados.
Pantalla LCD	LCD color XGA de matriz activa integrada, pantalla legible a la luz del día, con pantalla táctil Dragontrail™ capacitiva multipunto unida ópticamente (pantalla táctil disponible solamente en los modelos Analyze y Touch; soporte para gestos de pellizco y zoom, radio en pantalla y activación con botón deslizante).
Control de Joystick	Articulación de punta de 360º All-Way®, acceso al menú y navegación
Conjunto de botones	Acceso a funciones del usuario, mediciones y funciones digitales.
Audio	Compatible con auriculares/micrófono bluetooth.
Memoria interna	16 GB (modelo Inspect) y 32 GB (modelos Touch y Analyze) SSD interno para almacenamiento de datos de usuario.
Puertos E/S de datos	Dos puertos “A” host USB 3.0, un micropuerto “B” de cliente USB 3.0.
Salida de video	DisplayPort
Control de brillo	Automático y manual
Exposición prolongada	LED blanco de alta intensidad
Larga exposición	Automática - hasta 16 segundos
Balance de blancos	Predeterminadas de fábrica o definidas por usuario
Alimentación
Batería de iones de litio	10,8 V (nominal), 73 Wh, 6,8 Ah
AC	100-240 VAC, 50-60 Hz, <1,5 A RMS
DC	18 V, 3,34 A
Cumplimiento de estándares y clasificaciones
MIL-STD-810G	Departamento de Defensa del Medioambiente de EE.UU., Secciones de pruebas 506.5, 507.5, 510.5, 511.5, 514.6, 516.6, 521.3
MIL-STD-461F	Departamento de Defensa de EE.UU. - Interferencia electromagnética RS103 - SOBRE CUBIERTA
Cumplimiento estándares	Grupo 1, Clase A: EN61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8
Grado de protección IP	IP65 (desarmado)
Software
Sistema operativo	Sistema operativo multi-tareas incorporado
Interfaz de usuario	Operación y navegación a través de botones y menús; mediante pantalla táctil o jostick de control
Administrador de archivos	Admite las siguientes funciones sobre archivos y carpetas: copiar, cortar, crear, renombrar, eliminar, filtrar y clasificar. Almacenamiento flash interno y USB
Formato audio	Formato ACC compatible PC (archivo .M4A)
Control de imagen	Brillo, Exposición prolongada, Voltear, Invertir+, Iluminación, Control de Saturación de Color, Probabilidad de Detección (PoD): Corrección de distorsión, Reducción de ruidos adaptable, Rango Dinámico Alto (HDR) y Configuración de transformación de imagen.
Zoom digital	Continuo 5X
Formato de imagen	Bitmap (.BMP), JPEG (.JPG)
Formato de vídeo	MPEG4 AVC/H.264 (archivo .MP4)
Anotación texto	Generador de superposición de textos de pantalla completa incorporado.
Anotación de gráficos	Colocación de flechas por el usuario.
Control de articulación	Articulación Steer frente a Steer & Stay seleccionable por el usuario; retorno de “posición inicial” de la punta a la orientación neutral de punta hacia adelante.
Actualizaciones	Se puede actualizar en campo mediante dispositivo USB Thumbdrive®.
Idiomas	Inglés, español, francés, alemán, italiano, ruso, japonés, coreano, portugués, chino, polaco, húngaro, finés y sueco
Software de aplicación	El software de inspección dirigida por menú (MDI) guía digitalmente a los inspectores a través del proceso de inspección, denomina archivos de forma inteligente y crea informes de inspección compatibles con MS Word® y PDF (MDI incluido en los modelos Analyze y Touch, disponible como actualización para el modelo Inspect).
